Mantenimiento de sistemas de refrigeración y lubricación de los motores térmicos

7.2. Indicador de nivel

Algunos vehículos llevan un indicador de nivel que sólo actúa cuando el motor está parado y la llave de contacto en la posición de encendido.

Estos indicadores informan de un bajo nivel de aceite a través de indicador de aguja con escala, o de testigo luminoso simple.

Los testigos luminosos poseen una doble función, ya que a la vez que indi-can un nivel de aceite bajo, también pueden mostrar algún otro tipo de fallo en el sistema de lubricación, como por ejemplo presión insuficiente.

7.3. Manómetro

Es el aparato encargado de medir en cada momento la presión del aceite en el interior del circuito de lubricación. Se coloca en la canalización principal, a la salida de la bomba de engrase, con una derivación en el salpicadero que advierte del funcionamiento.

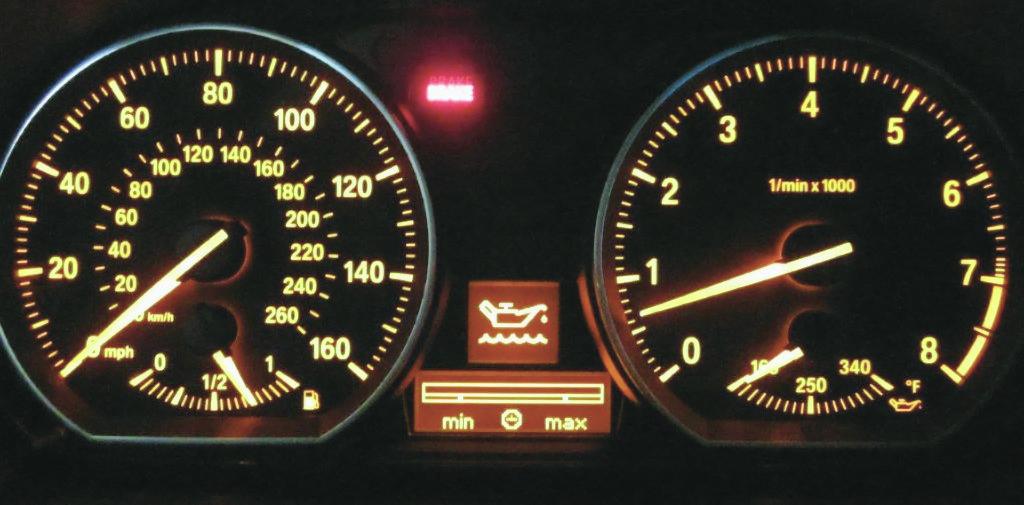

Cuadro de mandos de vehículo (Nº 3. Indicador de presión)

Indicador de presión de aceite

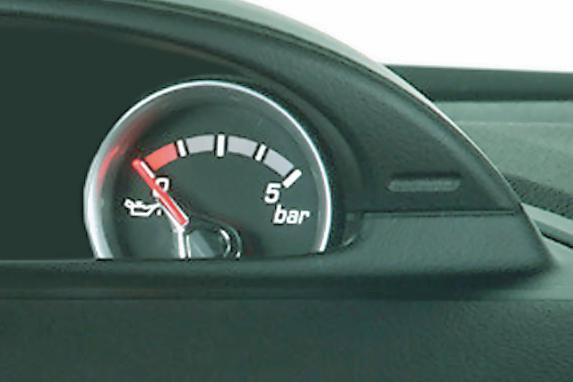

Manómetro de presión de aceite
